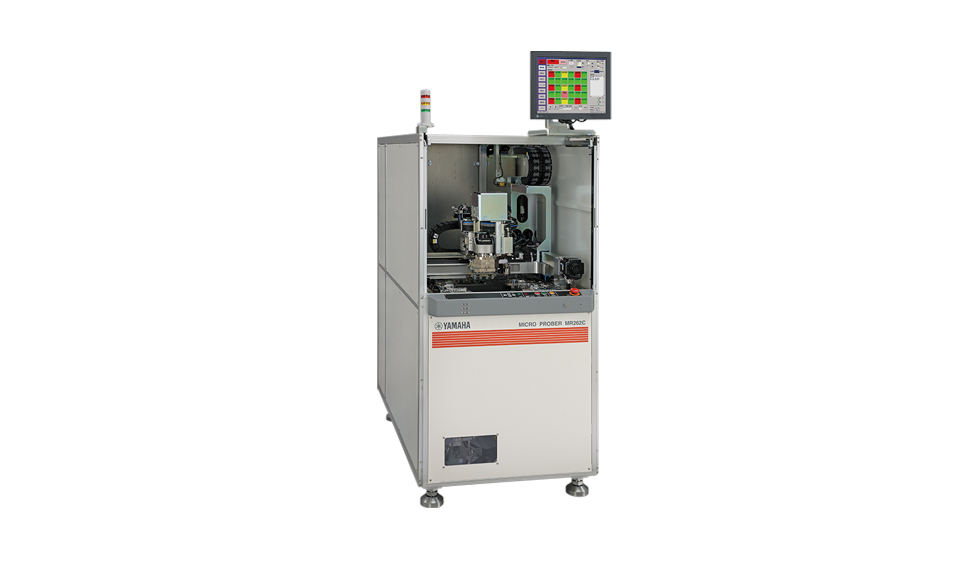

小型機型 MR262C

小型機型
MR262C

手動供給排出工件的小型機型。可進行±5μm高精度導通和絕緣檢查。布置變更方便，最適合在線連接。

工件

對象工件	柔性基板剛?cè)嵝曰?/p> FC-CSP基板 FC-BGA基板

MR262C

機型名		MR262C
型號		MR262C-M5S
對象工件		柔性基板、剛?cè)嵝曰?/td>
檢查能力	最大檢查點數	上頭：1,534點/下頭：1,534點
	工件尺寸	(X)100～260mm／(Y)150～280mm
	最大可檢查范圍^*1	工件四角(X)7.5 x (Y)9.0mm以外的范圍
	最大檢具尺寸	旋轉時：φ200mm(寬100以內)
	定位精度^*2	±5μm
檢查規格	判定方式	導通/絕緣（依據判別電阻值進行OK/NG判定）
	導通檢查^*2	檢查判定值：2端子檢查　10Ω～10kΩ(0.5mA、10mA) 4端子檢查　1mΩ～500Ω(10mA、40mA、100mA)
		開路電壓：15V～50V
		判定規則：2端子檢查 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子檢查 ±10％(1mΩ～500Ω)
	絕緣檢查^*2	檢查判定值：100kΩ～100MΩ
		檢查電壓：50V～250V
		判定精度：±10％
	選配	微斷路檢查、火花檢查、加熱檢查、非接觸式檢查
工件搬送	供給/排出	手動
圖像處理	相機視野	(X)2.4 x (Y)1.8mm（標準）
	布圖檢出	灰階布圖識別
	照射方式	穿透照明、反射照明
硬件	接口	LAN?USB
硬件	顯示屏	帶觸摸屏的15寸液晶顯示屏
軟件	OS	Windows7
軟件	生產輔助功能	自動夾具矯正、檢查結果日志輸出、自動重試檢查、夾具行程計數
使用環境	機身重量	約900kg
	電源	單相 AC180～240V 50/60Hz 6kVA
	干燥空氣	0.5MPa
